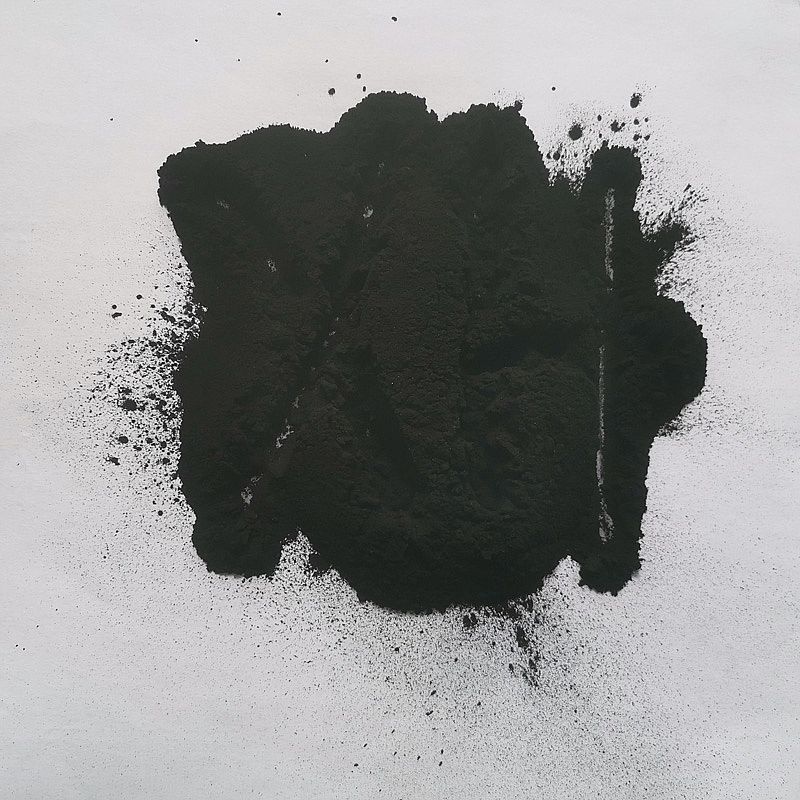

化學(xué)法活性炭的成熟工藝為氯化鋅法,國內(nèi)活性炭生產(chǎn)廠大多采用該法，其活化原理為:氯化鋅在炭化活化中有脫水作用,使用機木質(zhì)原料中的氫氧元素以水的形式逸出，如此可降低炭化活化溫度,改變熱解路線,另外氯化鋅溶液對木質(zhì)原料有溶解、侵蝕作用,故可順利滲透到原料內(nèi)部,到達(dá)木質(zhì)原料中纖維形成的細(xì)孔中,以實現(xiàn)完全活化,活化過程中氯化鋅多數(shù)留在炭中起骨架作用,而形成的炭則沉積在骨架.上,用水洗掉氯化鋅后，則炭形成多孔,從而具有吸附、脫色作用。

工藝過程

（1）捏合:首先將工業(yè)品氯化鋅配成45- 50波美度的水溶液，其pH值為4 5- 6 5(指一滴氯化鋅溶液溶于25m I蒸餾水中所 測值),然后與烘干的木屑以1 : 3- 4的固液比投入捏合機中,使充分捏合均勻,捏合時間不小于15分鐘,以保證氯化鋅溶液充分進(jìn)入纖維內(nèi)部。若采用其它混合方式,如簡單人工攪拌或靜止浸泡，則所需混合時間應(yīng)延長。

（2）炭化活化:連續(xù)生產(chǎn)中采用內(nèi)熱式回轉(zhuǎn)爐為炭化活化的主體設(shè)備,其熱載體為高溫?zé)煹罋狻�傳熱方式�? 高溫?zé)煹罋馀c物料呈逆流直接接觸傳熱。物料流動方向為:從回轉(zhuǎn)爐的高端連續(xù)加入捏合均勻的物料,靠回轉(zhuǎn)爐的轉(zhuǎn)動與斜度使物料慢慢地由高向低移動。由于物料在爐內(nèi)不斷翻轉(zhuǎn)移動,從而保證物料炭化活化均勻,產(chǎn)品質(zhì)量穩(wěn)定。炭化活化時應(yīng)嚴(yán)格控制反應(yīng)溫度,雖提高溫度對反應(yīng)有利，但氯化鋅的損失量增加(例500°C氯化鋅的蒸氣壓為10mmHg,610C為100nmHg,732°C為 760mmHg),所以在保證活性炭質(zhì)量的前提下應(yīng)盡力降低炭化活化溫度。該工段工藝條件控制在:溫度為450- 550"C, 時間40 分鐘,回轉(zhuǎn)爐轉(zhuǎn)速為2- 3元/分。

（3）回收:從回轉(zhuǎn)爐中卸出的物料中除含有炭及氯化鋅外,還含有因高溫和水蒸氣存在下反應(yīng)生成的氧化鋅和氫氧化鋅,故需將其進(jìn)行處理,目的有兩個, 一個是使氧化鋅和氫氧化鋅反應(yīng)變?yōu)榭勺鳛榛罨瘎┑穆然�鋅,二是大限度地回收氯化鋅,以循環(huán)使用降低成本。采用多級逆流回收洗滌方法，當(dāng)洗液中氯化鋅濃度高達(dá)40波美度時,返回到捏合工段循環(huán)使用。

（4）凈化除雜:因生產(chǎn)中采用的設(shè)備大多為鐵器設(shè)備,導(dǎo)致產(chǎn)品中鐵含量超標(biāo),故需除鐵。其過程為:將回收工段送來的物料加入除鐵池(廢鐵設(shè)備),再加入自來水使其剛好浸沒物料,然后加入占物料量45%的工業(yè)鹽酸，在95'C左右間歇攪拌反應(yīng)2小時以上,后反復(fù)漂洗過濾,至洗液達(dá)中性為止。

（5）脫水:洗至中性的物料先采用三足離心機或板框壓濾機脫除其中大部分水份。然后在轉(zhuǎn)簡干燥機中干燥至水份小于10%后送去粉碎包裝。

（6）粉碎包裝:國內(nèi)生產(chǎn)廠大多采用球磨機進(jìn)行粉碎,其產(chǎn)品細(xì)度應(yīng)據(jù)用戶要求進(jìn)行調(diào)整。粒度越小脫色效果越好,但粒度過 會影響過濾速度, -般控制在粒徑≥120目為佳。

該法優(yōu)缺點

優(yōu)點:該法制備的活性炭孔隙率大，且可通過調(diào)整活化劑的濃度生產(chǎn)不同孔徑的活性炭,另外用氯化鋅作活化劑，炭化活性溫度低易操作、能耗小，同時氯化鋅可回收循環(huán)使用。

缺點:因在炭化活化時有部分氯化鋅進(jìn)入大氣，另外回收工段使用揮發(fā)性鹽酸，兩者對大氣均有一定程度污染。
